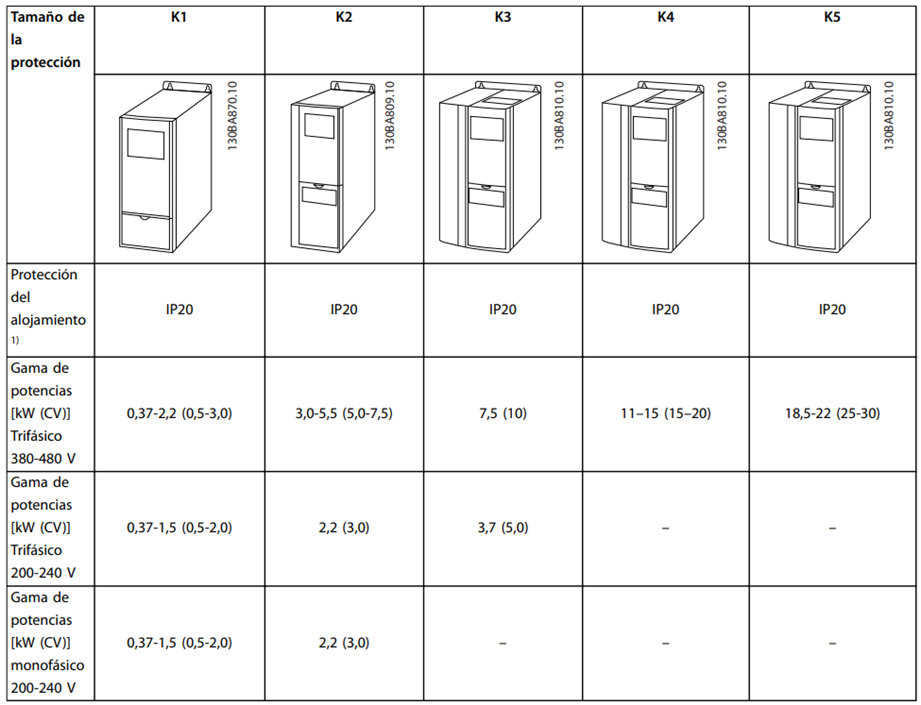

El VLT® Midi Drive FC 280 es un convertidor de frecuencia de uso general diseñado para aplicaciones de velocidad variable. Su principio de control se basa en el VVC+. Los convertidores de frecuencia FC 280 pueden controlar motores asíncronos y motores síncronos de magnetización permanente de hasta 22 kW (30 CV). El método de detección de corriente de los convertidores de frecuencia FC 280 se basa en la medición de la intensidad a través de una resistencia en el enlace de CC. Esta misma resistencia se encarga de gestionar la protección contra fallos de conexión a tierra y el comportamiento en cortocircuito.

El convertidor de frecuencia cuenta con un control integral de límite de corriente. Esta función se activa cuando la corriente del motor y, por ende, el par, superan ciertos límites preestablecidos. Cuando el convertidor de frecuencia alcanza el límite de corriente durante el funcionamiento normal del motor o en el modo regenerativo, intenta volver rápidamente por debajo de los límites de par predefinidos sin perder el control del motor.

Manejo de referencias

Referencia local

La referencia local está activada cuando el convertidor de frecuencia se acciona con [Hand On] activo. Ajuste la referencia mediante [▲]/[▼] y [◄/[►].

Referencia remota

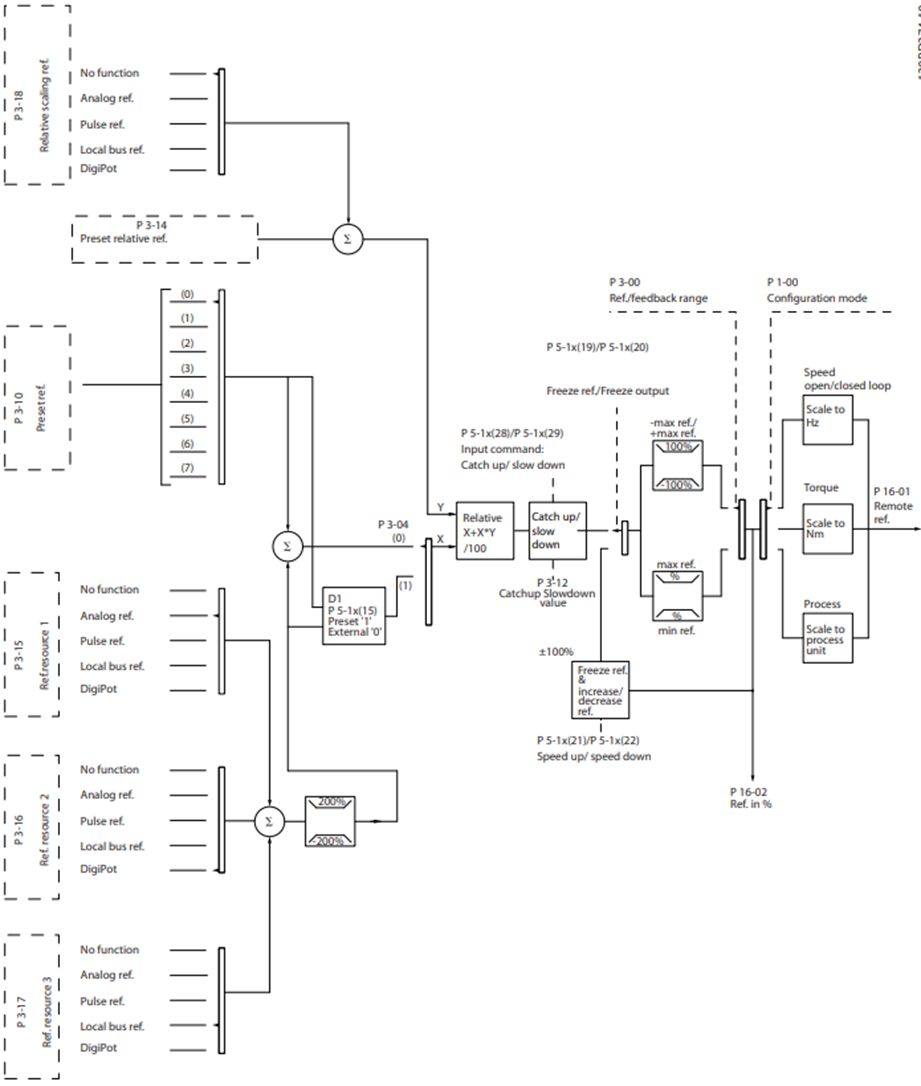

El sistema de manejo de referencias para el cálculo de la referencia remota se muestra en el siguiente diagrama

La referencia remota se calcula una vez en cada intervalo de exploración y consiste inicialmente en dos tipos de entradas de referencia:

  • X (referencia externa): una suma de hasta cuatro referencias seleccionadas externamente, que pueden ser cualquier combinación de una referencia interna fija, referencias analógicas variables, referencias digitales variables de pulsos y varias referencias del bus de campo en cualquier unidad que controle el convertidor de frecuencia (Hz, RPM, Nm, etc.), determinada por la configuración de los parámetros 3-15, 3-16 y 3-17.
  • Y (referencia relativa): una suma de una referencia interna fija y una referencia analógica variable en porcentaje.

Estos dos tipos de entradas de referencia se combinan en la siguiente fórmula:

Referencia remota = X+X*Y/100 %

Si no se usa la referencia relativa, se debe ajustar el parámetro 3-18 a [0] Sin función y el parámetro 3-14 al 0 %.

Las entradas digitales del convertidor de frecuencia pueden activar tanto la función de aumento como la de mantener referencia. Las funciones y parámetros se detallan en la Guía de programación del VLT® Midi Drive FC 280.

El escalado de las referencias analógicas se describe en los grupos de parámetros 6-1 y 6-2, mientras que el escalado de las referencias de pulsos digitales se describe en el grupo de parámetros 5-5.

Los límites e intervalos de referencia se ajustan en el grupo de parámetros 3-0.

Para mayor información, véase los siguientes links:

  • Guía de funcionamiento

 MG07A505.pdf (danfoss.com)

  • Guía de programación

MG07C305.pdf (danfoss.com)
