Un Centro de Control de Motores (CCM) es la columna vertebral de la automatización e infraestructura eléctrica en plantas de proceso continuo. En AJJ Ingeniería suministramos e integramos CCM's diseñados para agrupar eficientemente el control de motores y los sistemas de distribución asociados. Con capacidades para sistemas eléctricos de hasta 600 V y corrientes de falla de hasta 100 kA rms, nuestras soluciones garantizan la máxima continuidad operativa, seguridad del personal y facilidad de mantenimiento industrial
Soluciones en Centros de Control de Motores (CCM)
CCM

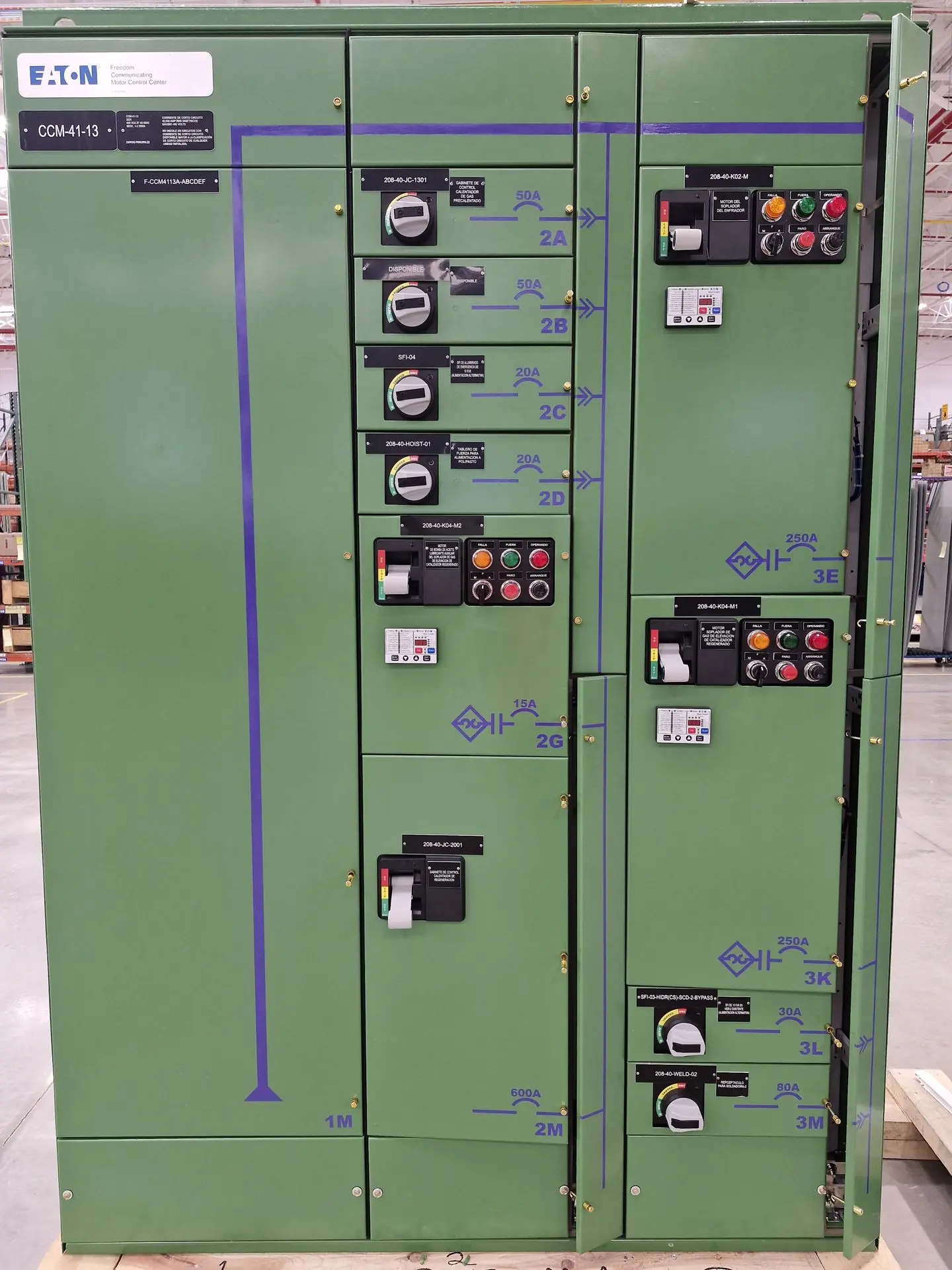

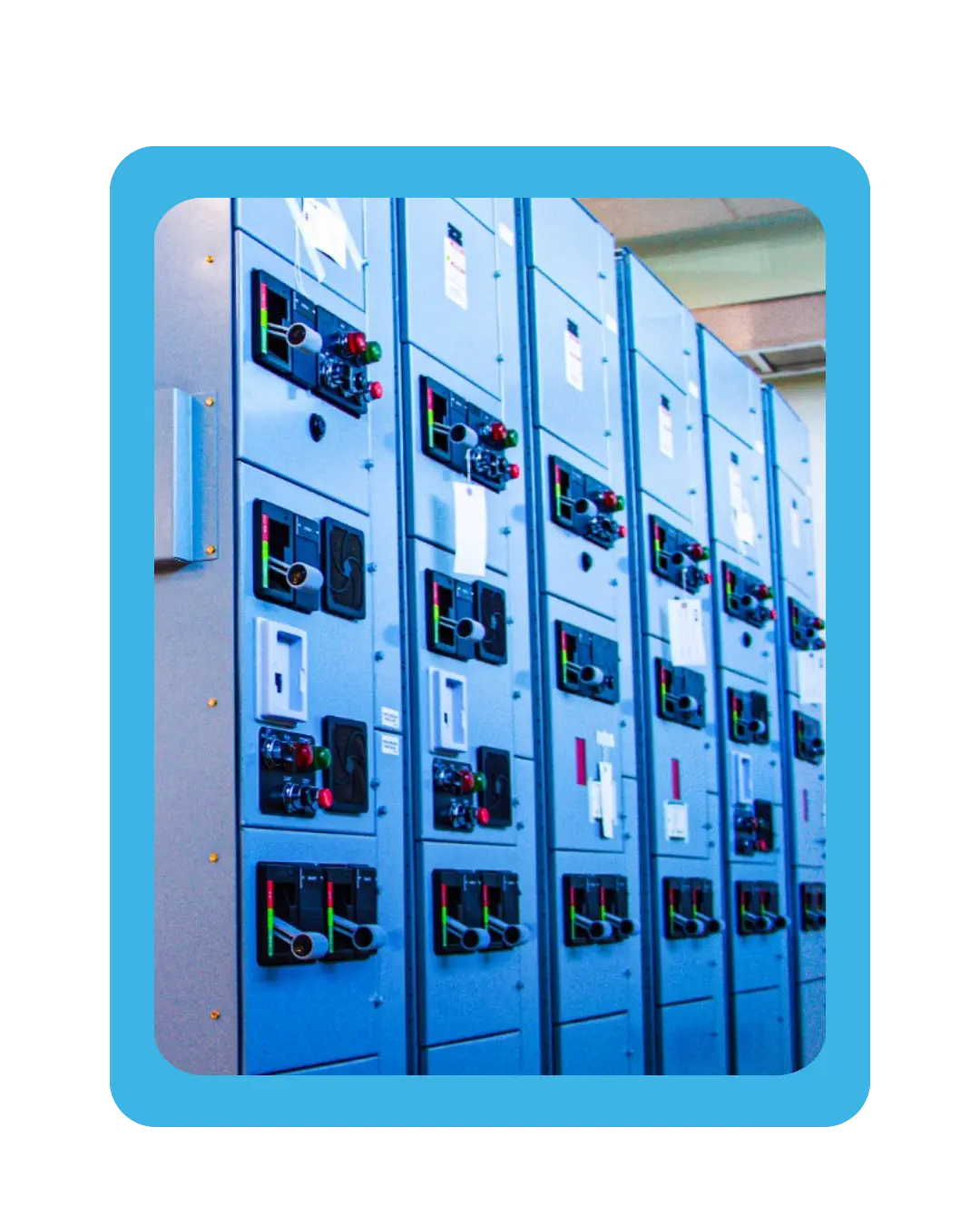

Características del CCM Eaton Freedom 2100
Robustez y diseño modular adaptado a las necesidades específicas de su planta.
Diseño y Gabinetes NEMA
Estructura de acero autosoportada de configuración modular. Disponible en cerramientos NEMA 1, 12, 3R y 3R walk-in para soportar desde entornos limpios hasta las condiciones climáticas exteriores más hostiles.
Barras de Distribución de Cobre
Barras verticales aisladas tipo laberinto en clasificaciones de 600 A, 800 A y 1200 A para montaje frontal y espalda (back-to-back). Fabricadas en cobre estañado con alta resistencia mecánica al estrés por inserción.
Seguridad y Blindaje Total
Certificación bajo la norma UL 845 y cumplimiento NEC. Incorpora barreras de aislamiento de poliéster reforzado con fibra de vidrio que separan completamente las barras verticales de los compartimentos de control

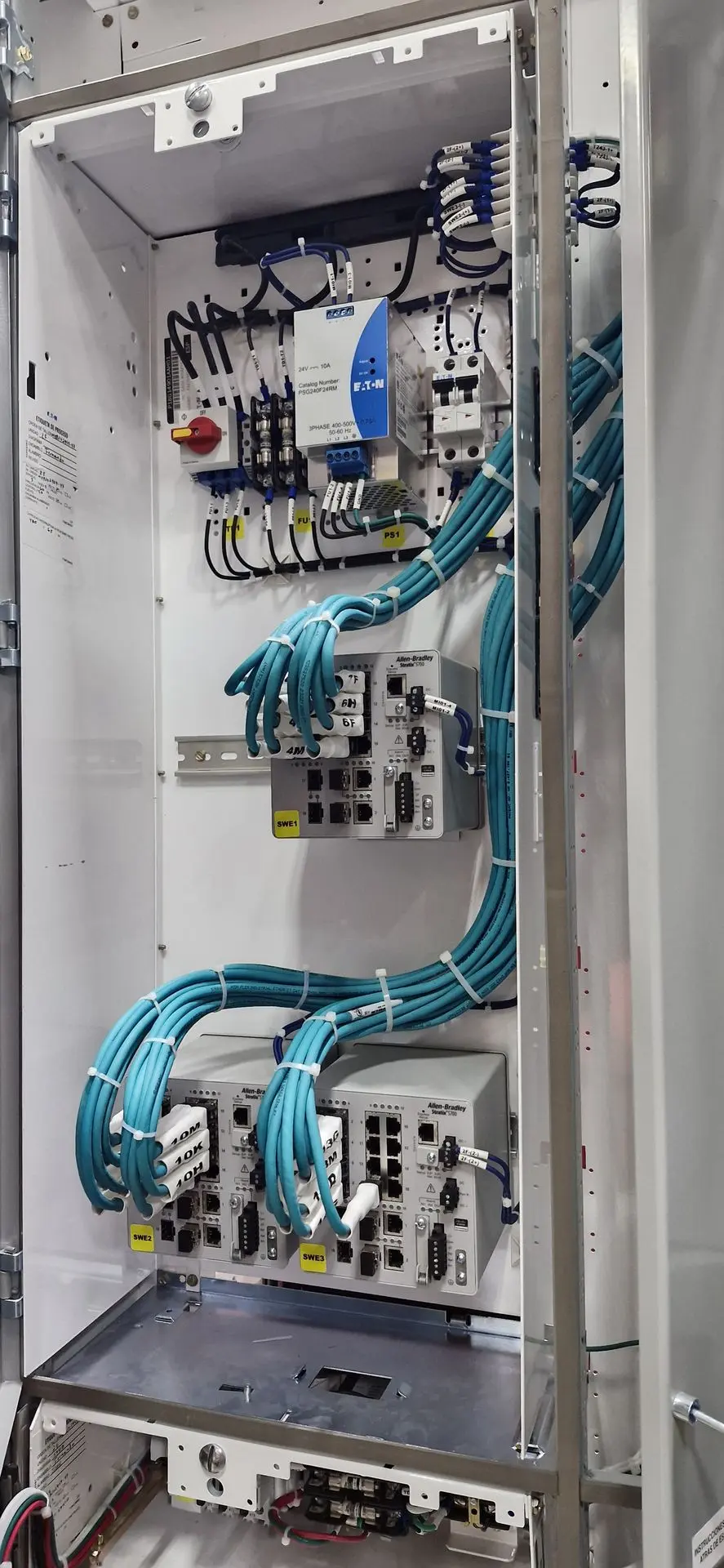

Conectividad Inteligente (CCM Smart)
Integración nativa con los principales protocolos de comunicación industrial: EtherNet/IP, Modbus TCP, Modbus RTU, PROFIBUS y DeviceNet. Monitoreo de variables críticas en tiempo real para mantenimiento predictivo.
SOBRE NOSOTROS
Compatibilidad y diseño
-Disponible en diseños de gabinete
NEMA 1, 12, 3R y 3R walk-in.
-Configuración modular con estructura de acero auto soportada para un ensamblaje robusto y estandarizado.
Capacidades de las barras verticales:
-Clasificaciones disponibles: 600 A, 800 A y 1200 A. Para montaje frontal y espalda (back to back)
-Material: cobre estañado, con mayor resistencia mecánica frente al estrés por inserción y extracción de unidades.
Seguridad y calidad:
-Componentes fabricados por Eaton y ensamblados conforme a los estándares NEC y UL.
-Pruebas continuas de temperatura y cortocircuito según UL 845, garantizando cumplimiento con los últimos códigos de seguridad.
Opciones de comunicación:
-Compatible con los principales protocolos de comunicación EthernetNet/IP, Modbus TCP, Modbus RTU, PROFIBUS y DeviceNet, facilitando la integración de sistemas de control avanzados.

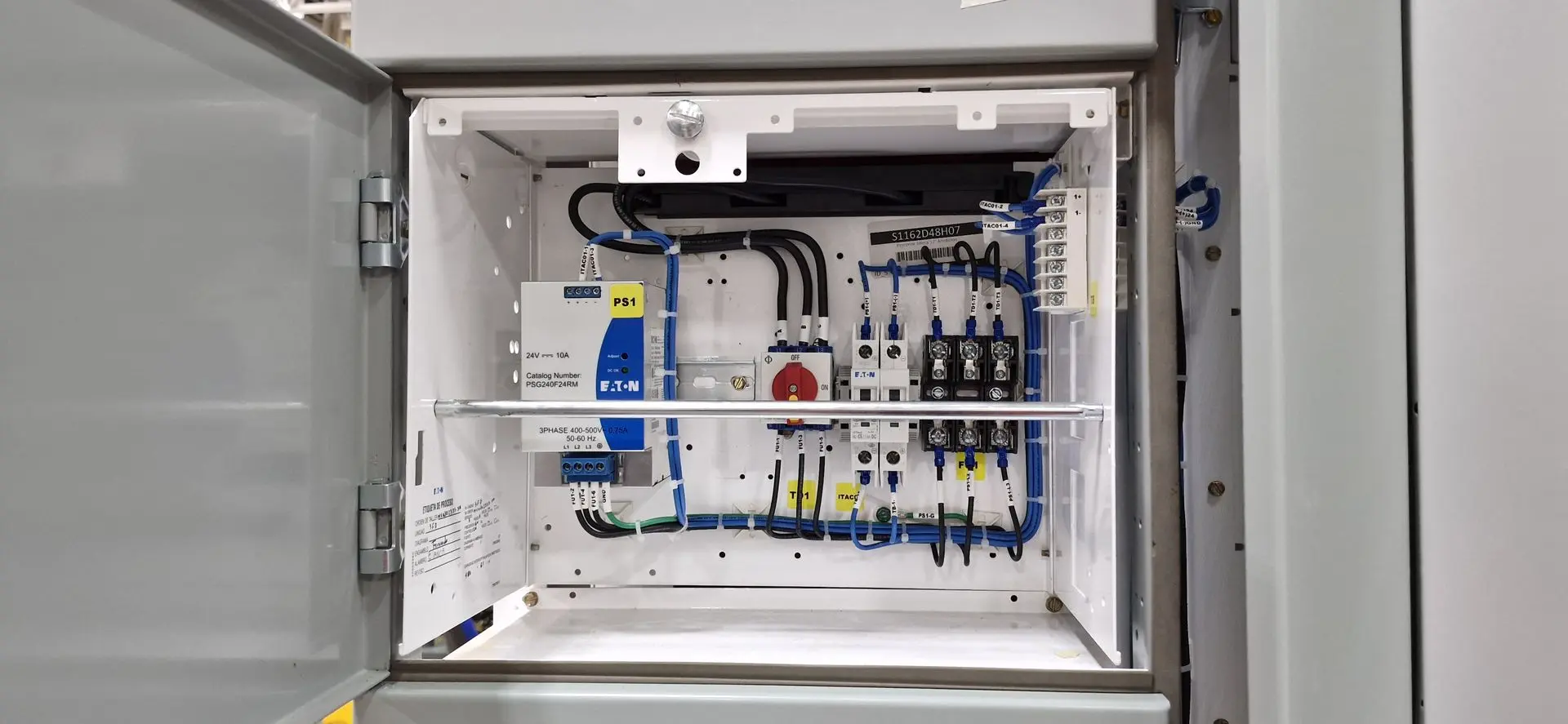

Componentes integrados:

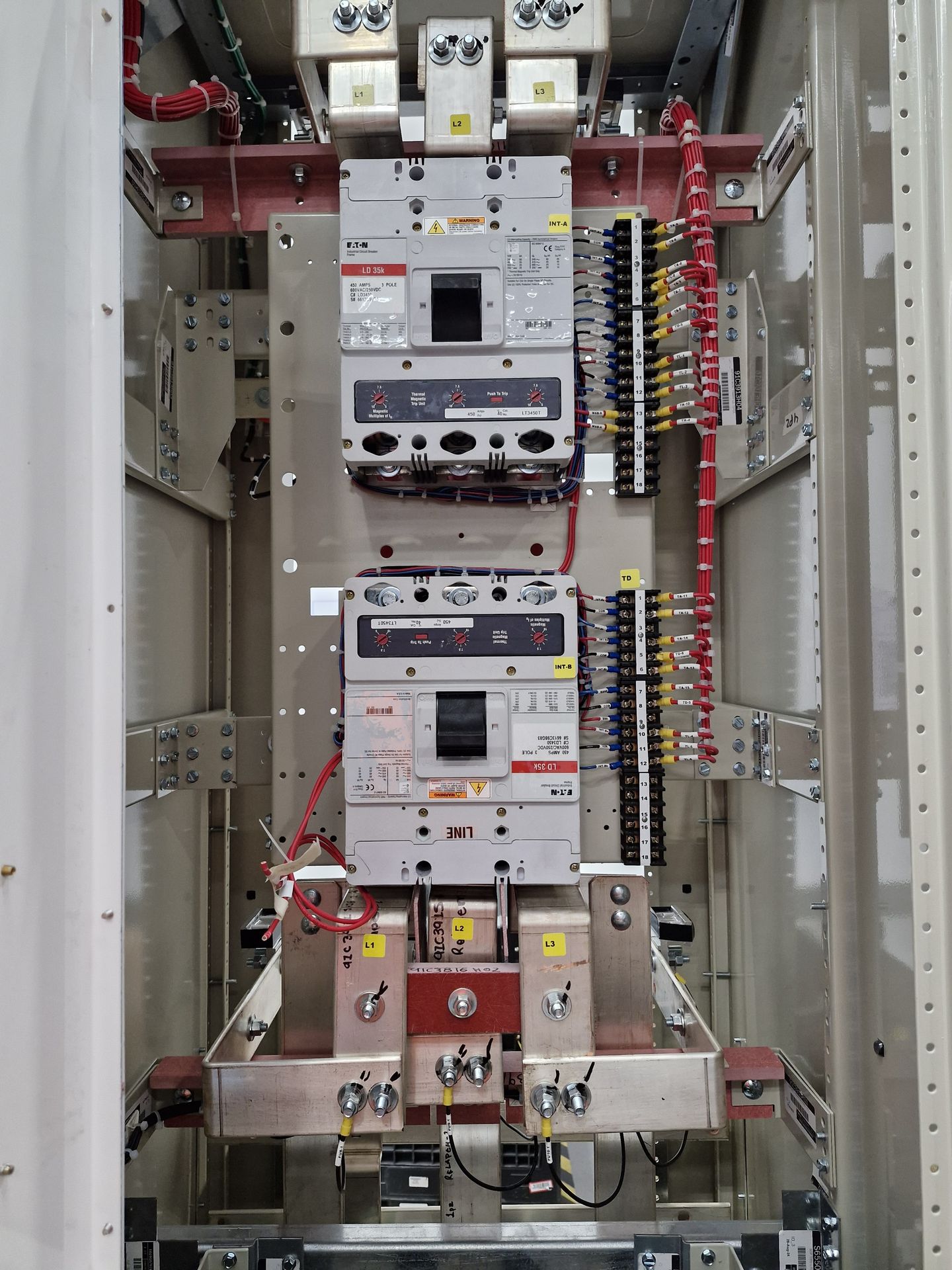

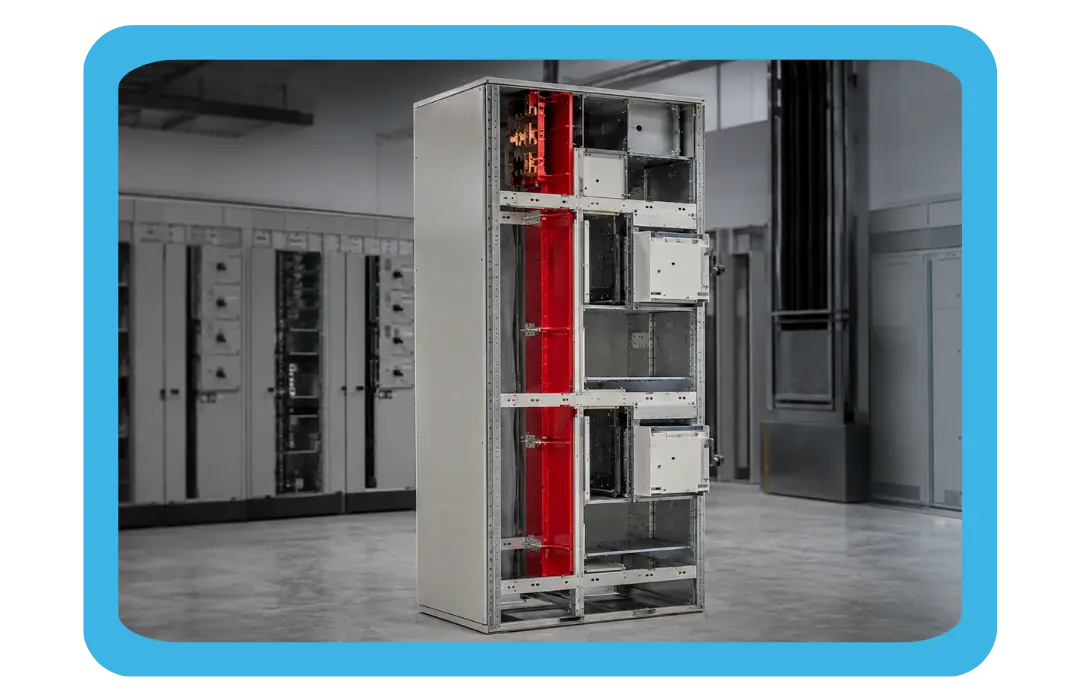

-Barras horizontales y verticales aisladas tipo laberinto, con espacios dedicados para insertar arrancadores y equipos de control.
¡Requiere el diseño, actualización (retrofit) o cotización de un Centro de Control de Motores?
Recibe Soporte Tecnico Especializado
CATÁLOGO
COMPLEMENTOS
Nuestros Centros de Control de Motores permiten alojar y coordinar perfectamente los arranques de la maquinaria más crítica de su industria

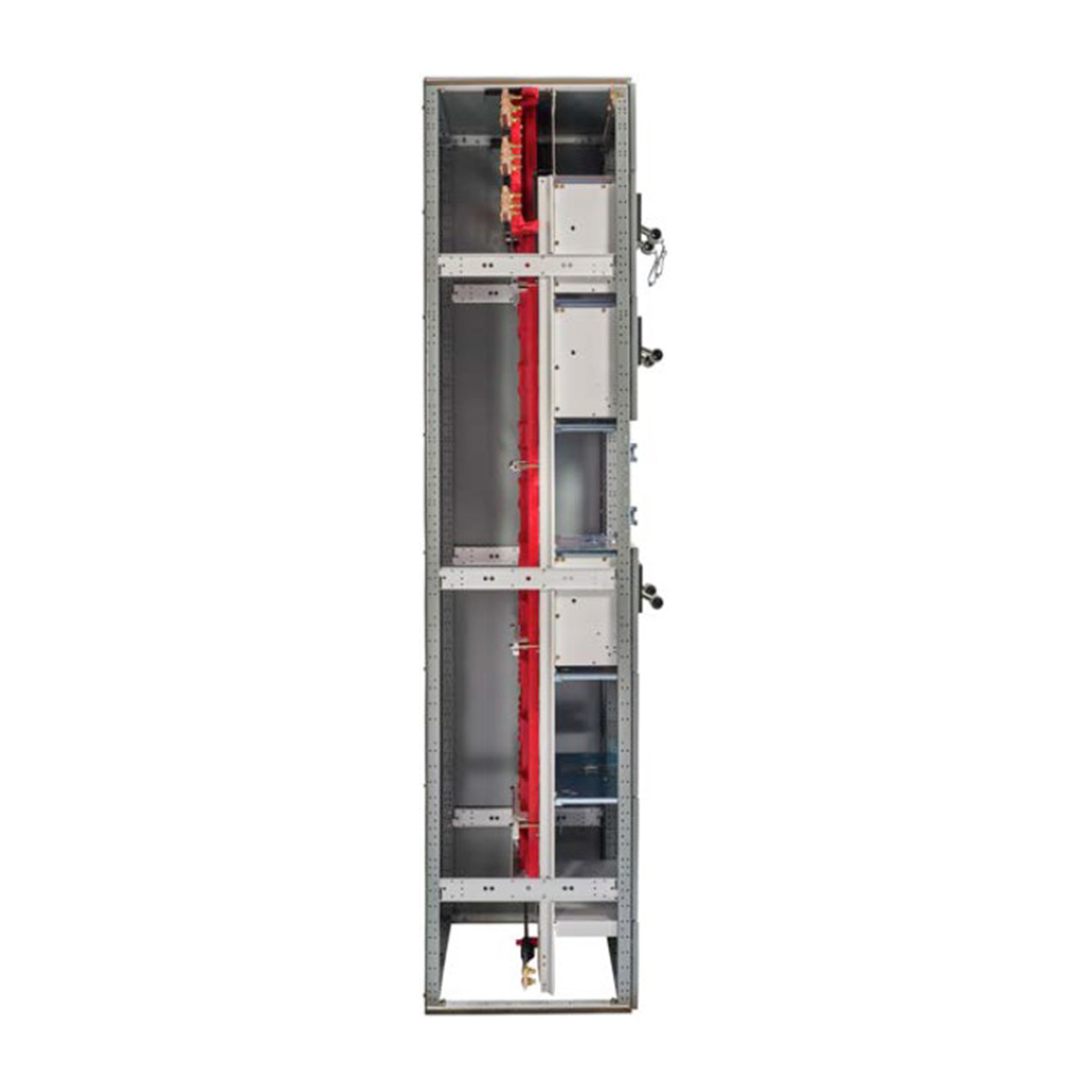

Protección superior
Barrera de aislamiento de altura completa fabricada con poliéster reforzado con fibra de vidrio para separar las barras verticales de los compartimentos de las unidades.

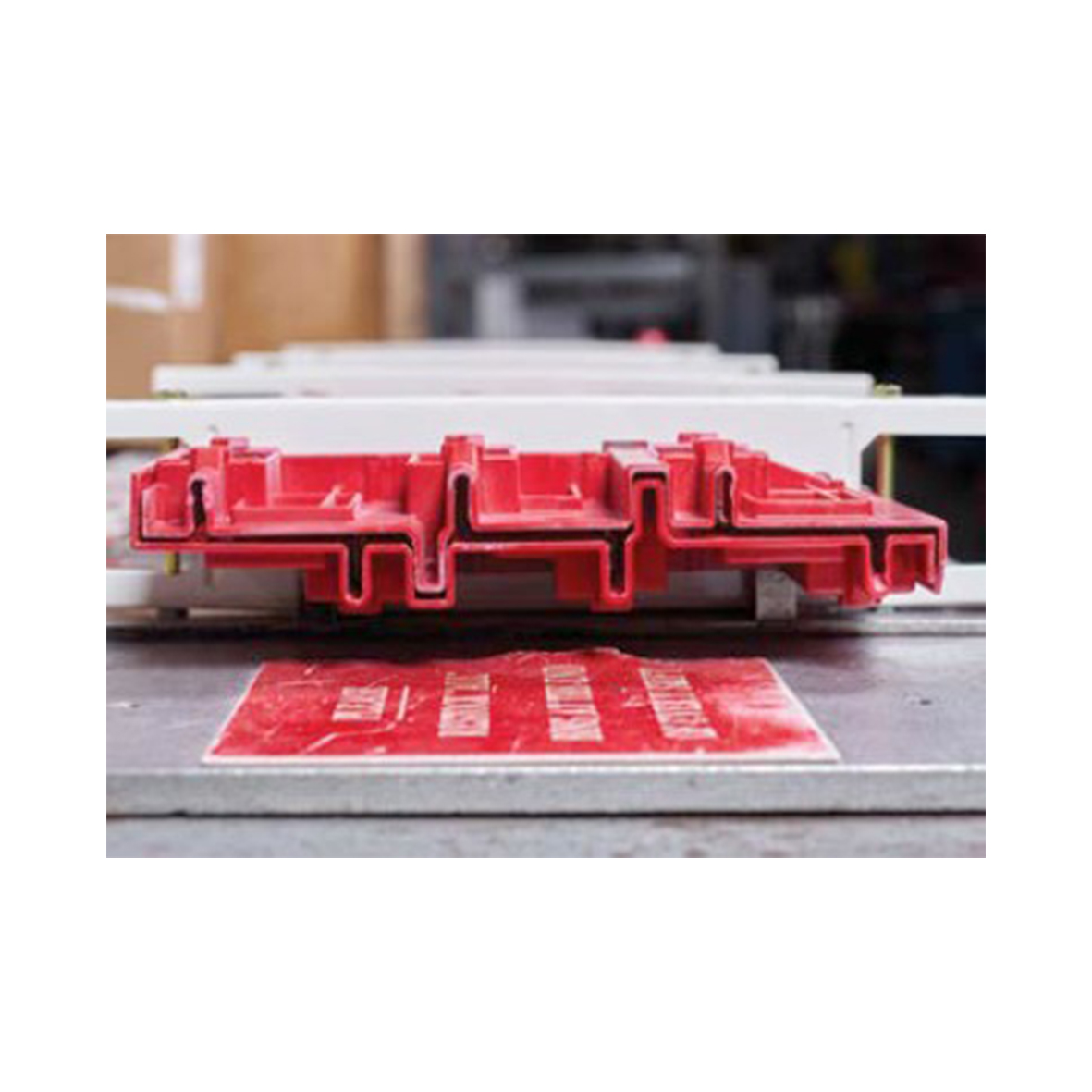

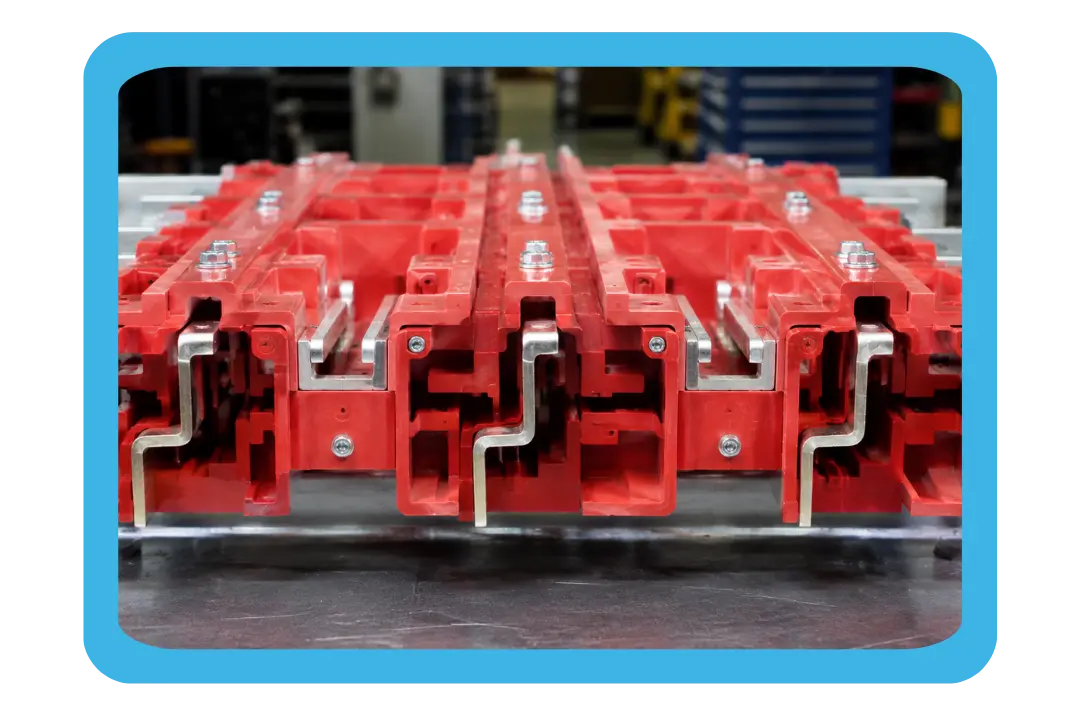

El verdadero "Back to Back"
La forma “Z” del bus vertical permite instalar silletas en la parte posterior de la columna. Ofreciendo el diseño “back to back” más compacto del mercado.

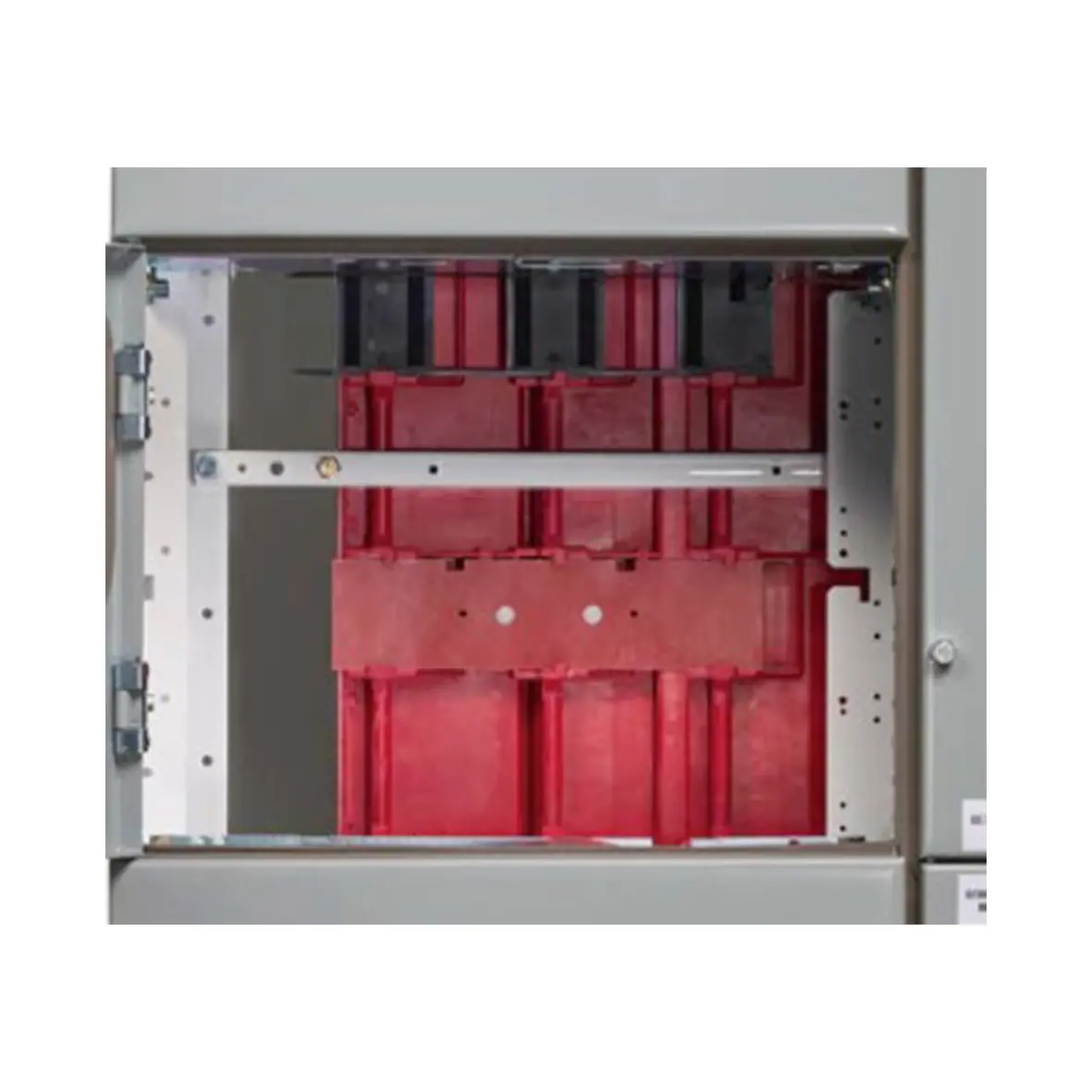

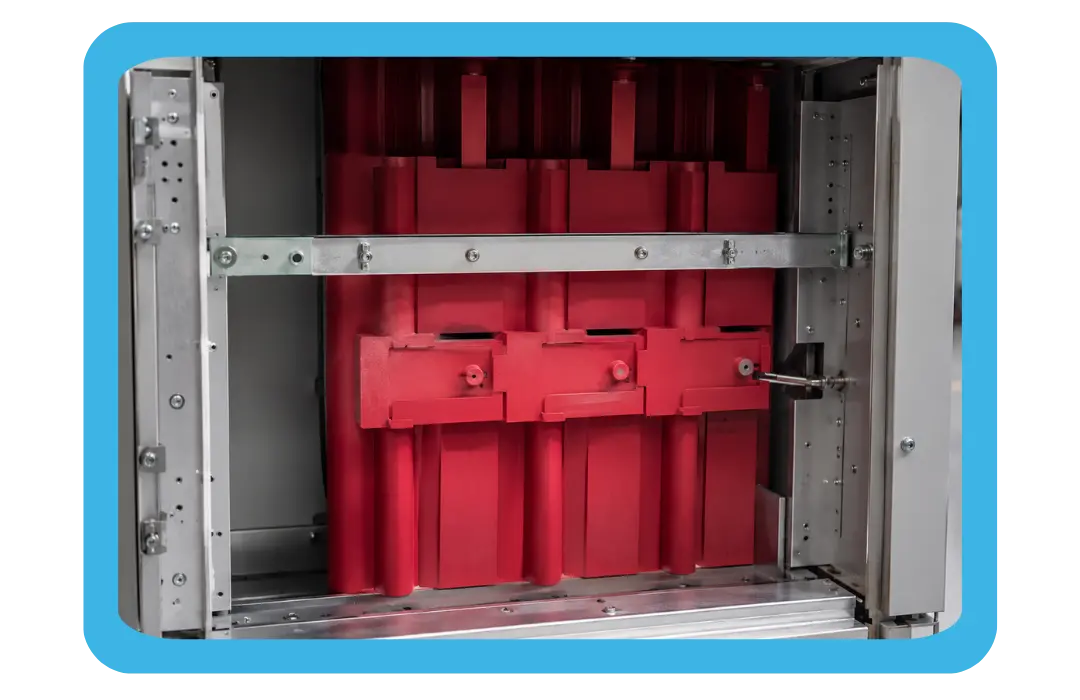

Aislamiento completo
El obturador cubre automáticamente las aberturas de las barras al retirar las silletas, asegurando que las barras verticales nunca queden expuestas.

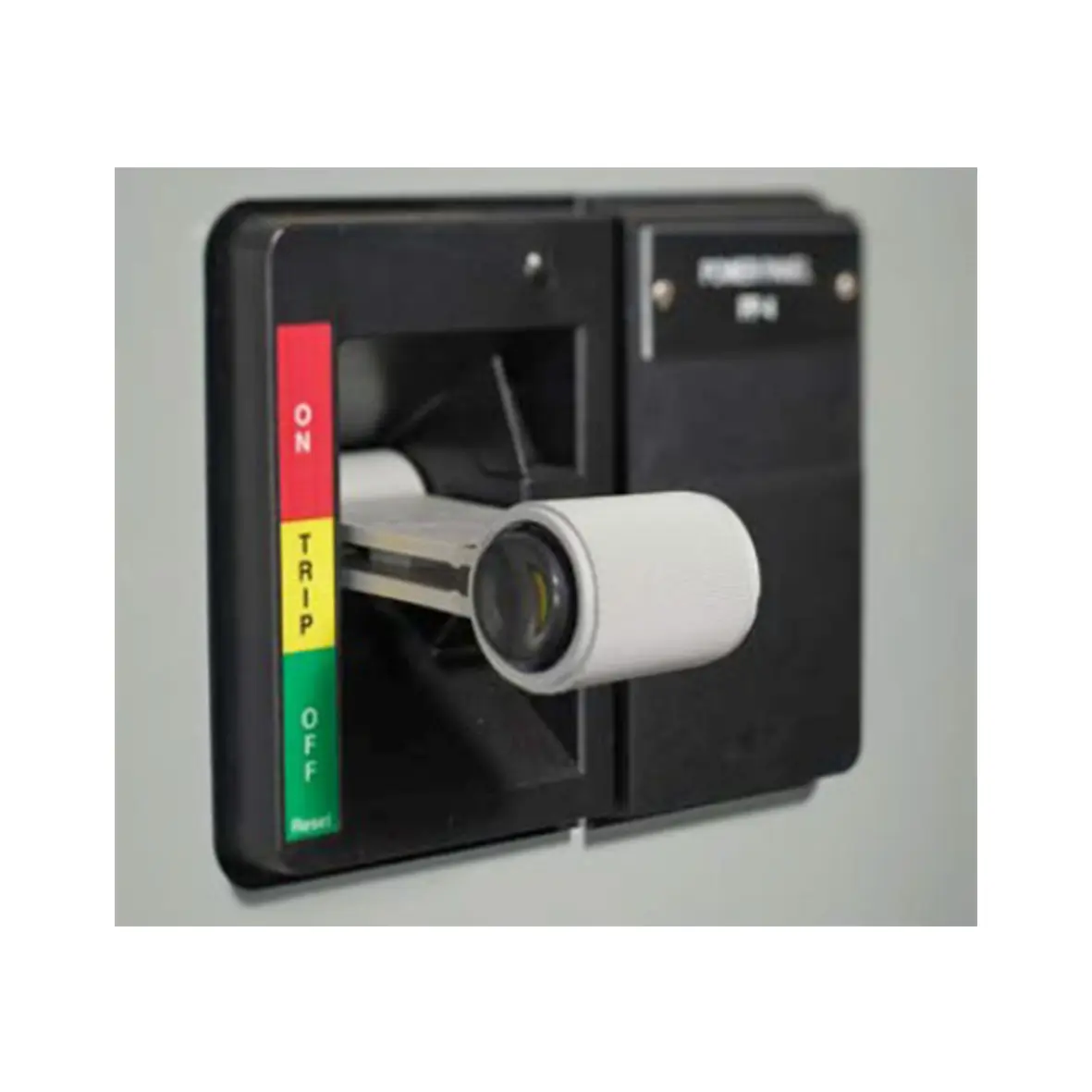

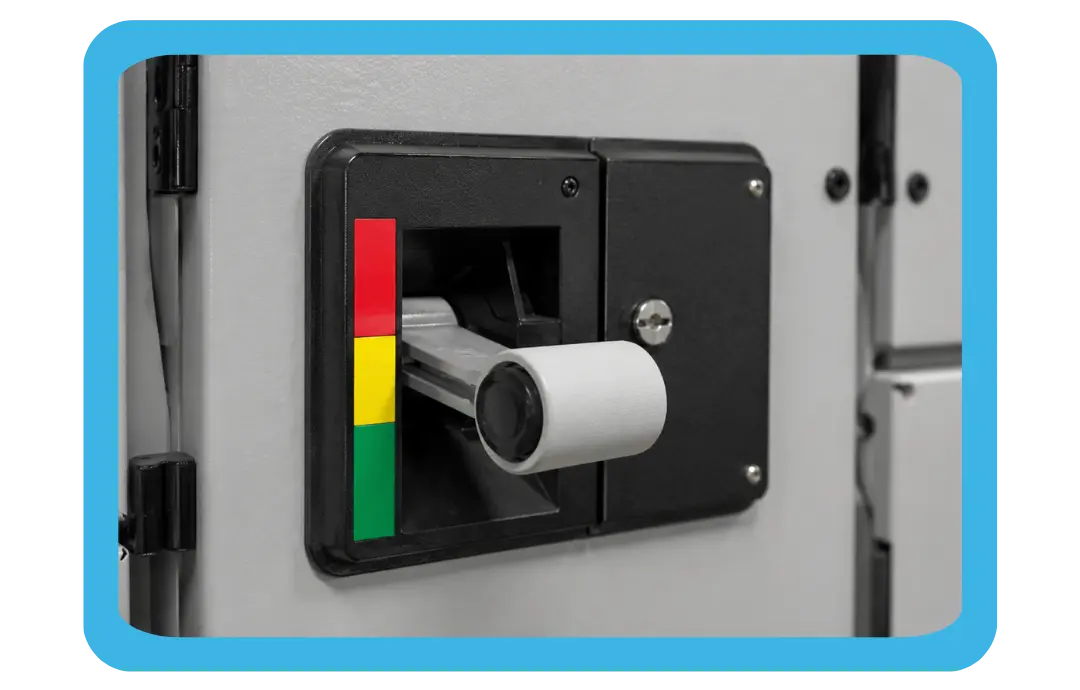

El mecanismo de manija
Está diseñado para proporcionar un alto apalancamiento mecánico, reduciendo el esfuerzo necesario para operar cualquier dispositivo.
Está mecánicamente conectado al interruptor, evitando problemas de alineación.
Permite una indicación clara y precisa del estado del interruptor, incluso con la puerta abierta.

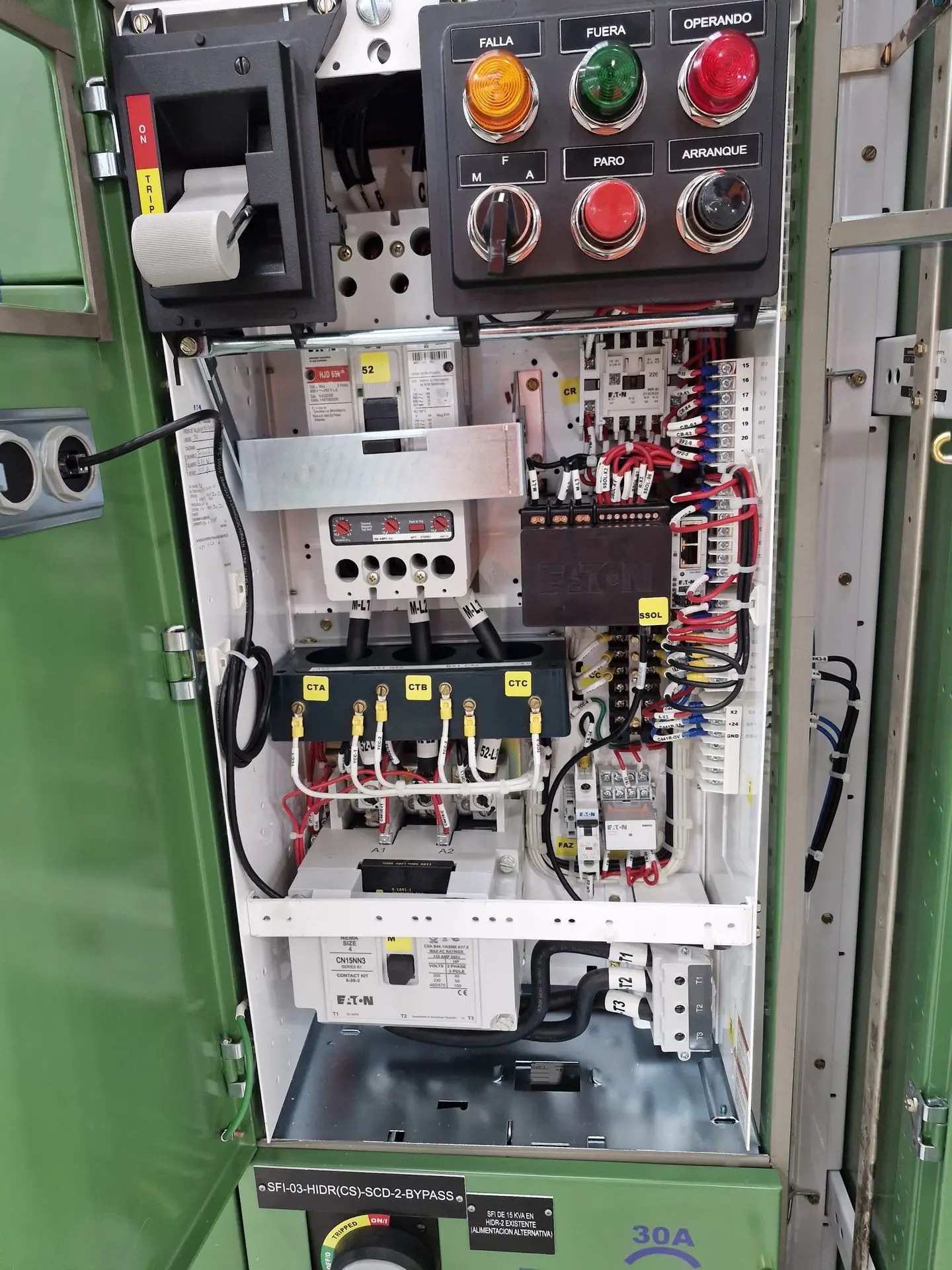

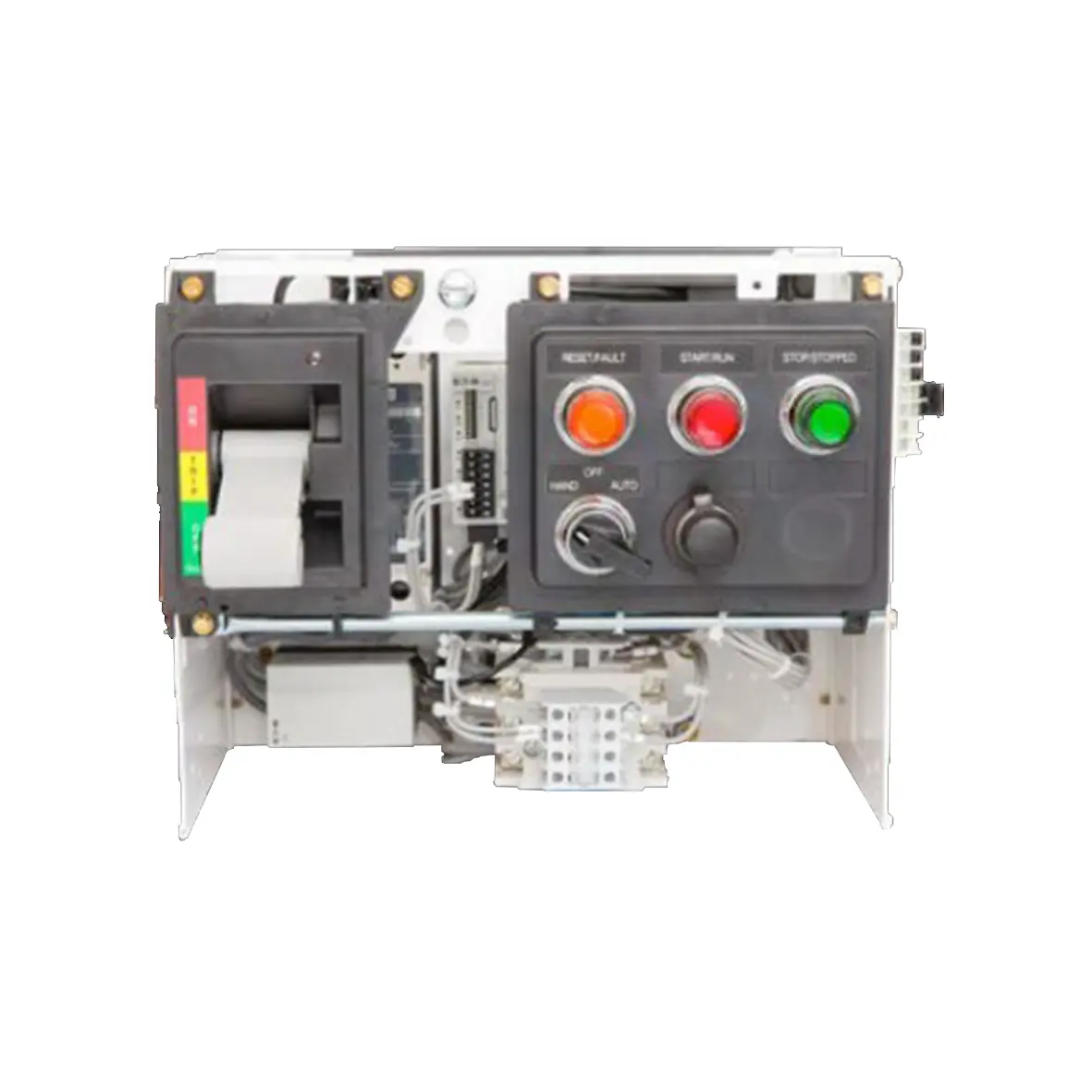

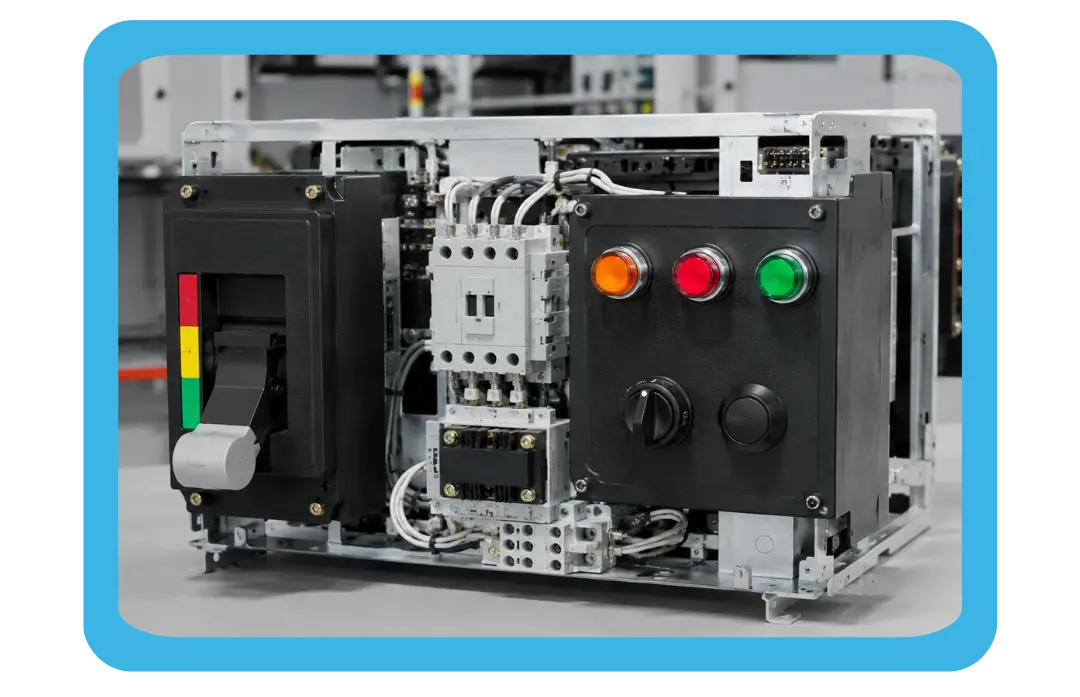

Arrancadores
Unidades con arrancadores ATPNR y ATPR en tamaños desde NEMA 1 al 7.

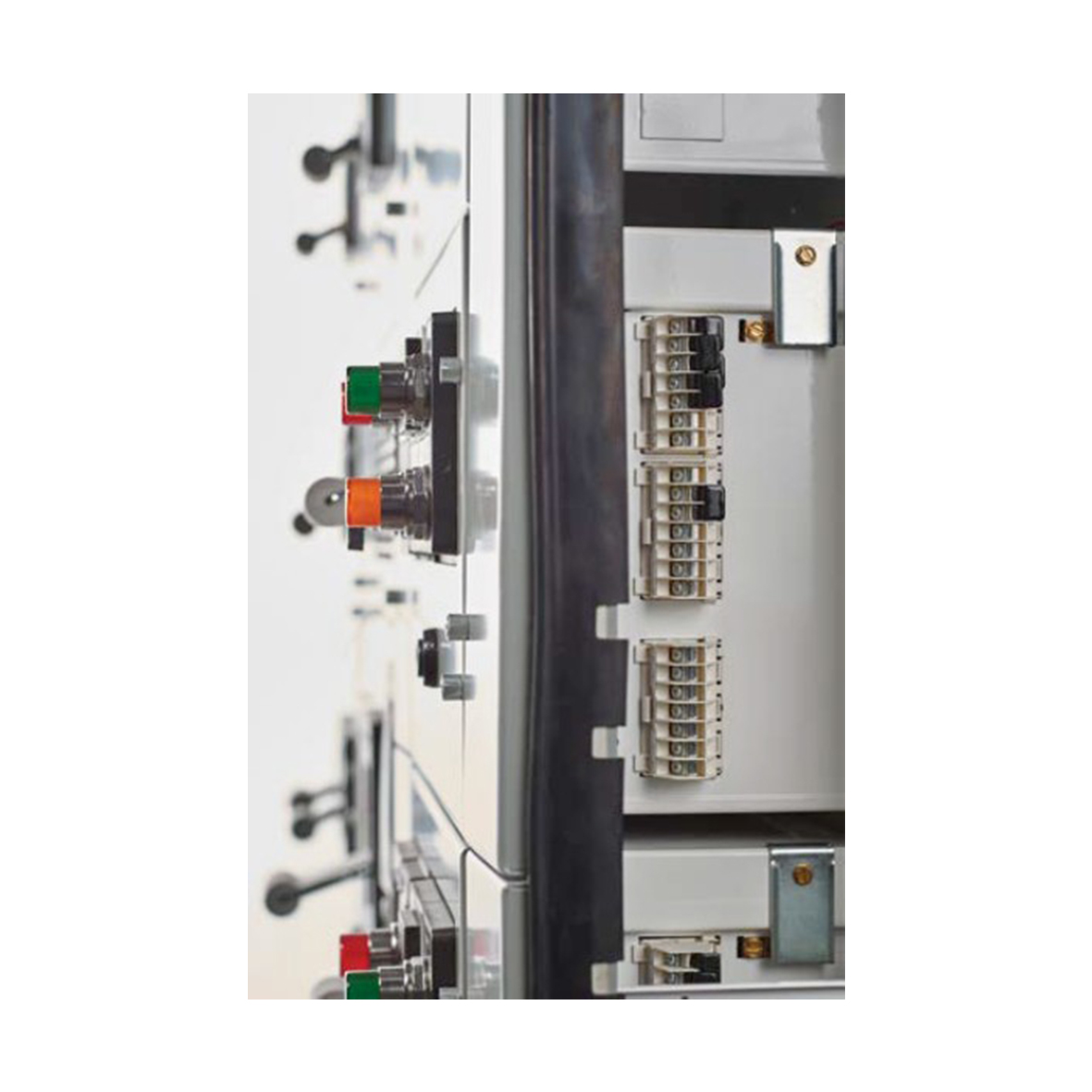

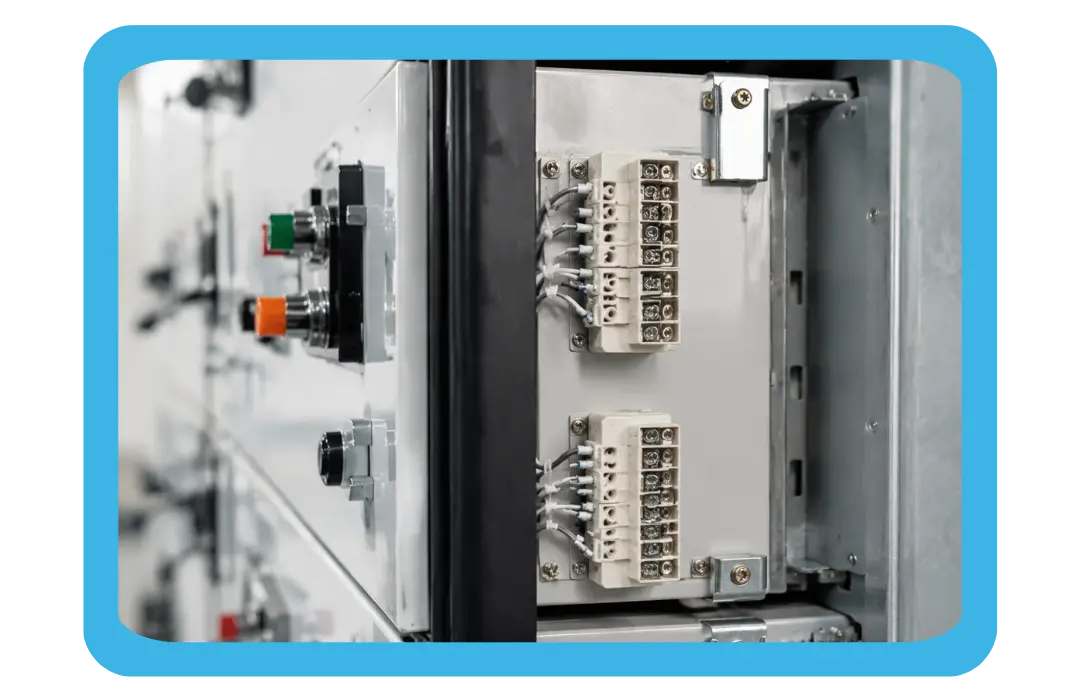

Terminales de control laterales
Estos bloques de terminales garantizan conexiones eléctricas seguras, optimiza el espacio y facilita la instalación y el mantenimiento.

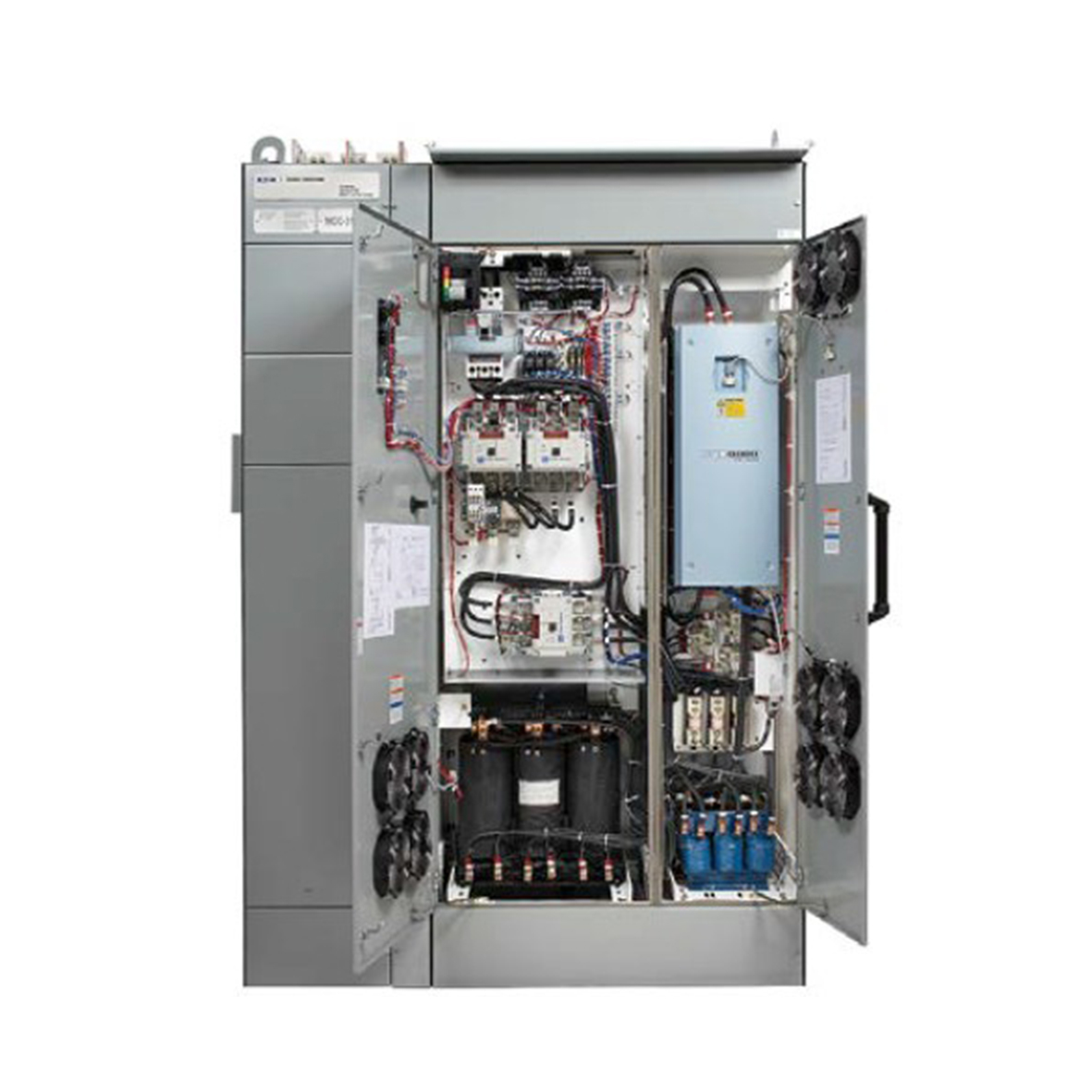

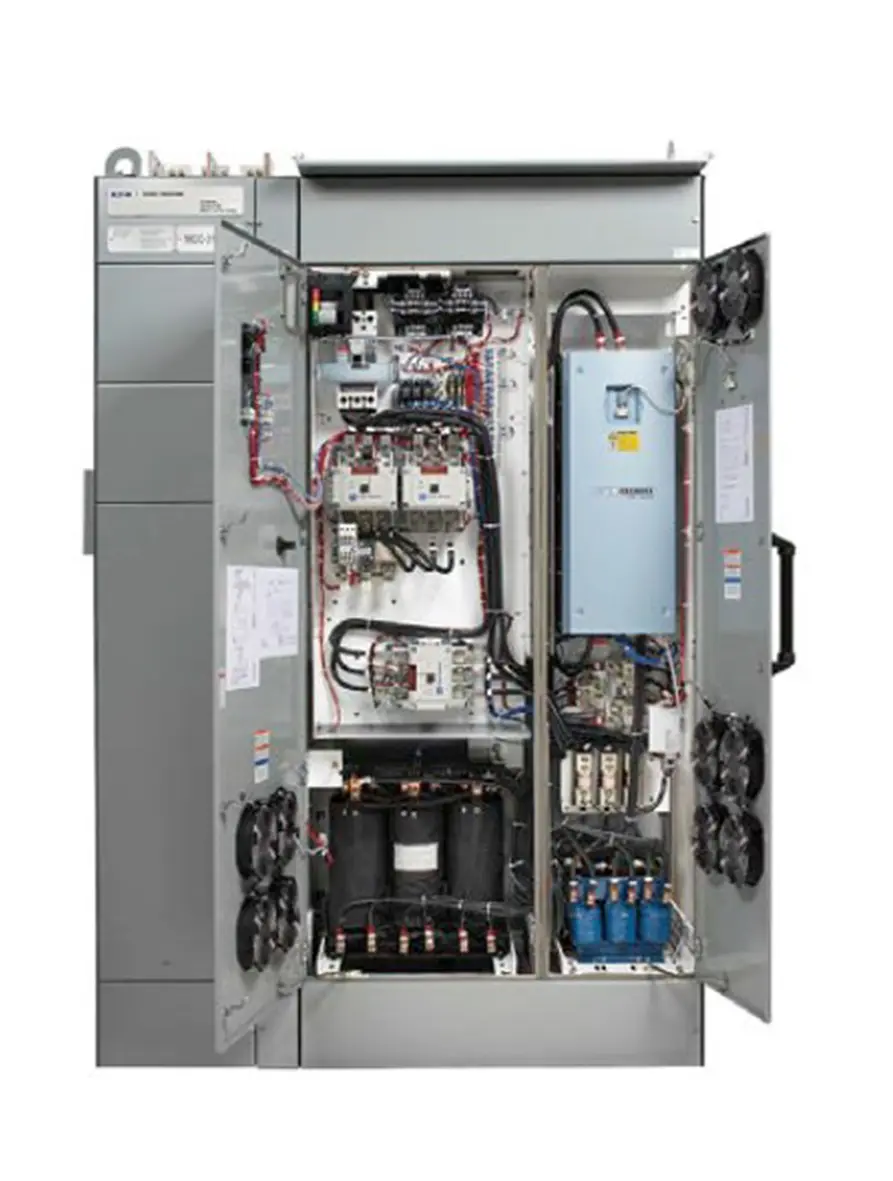

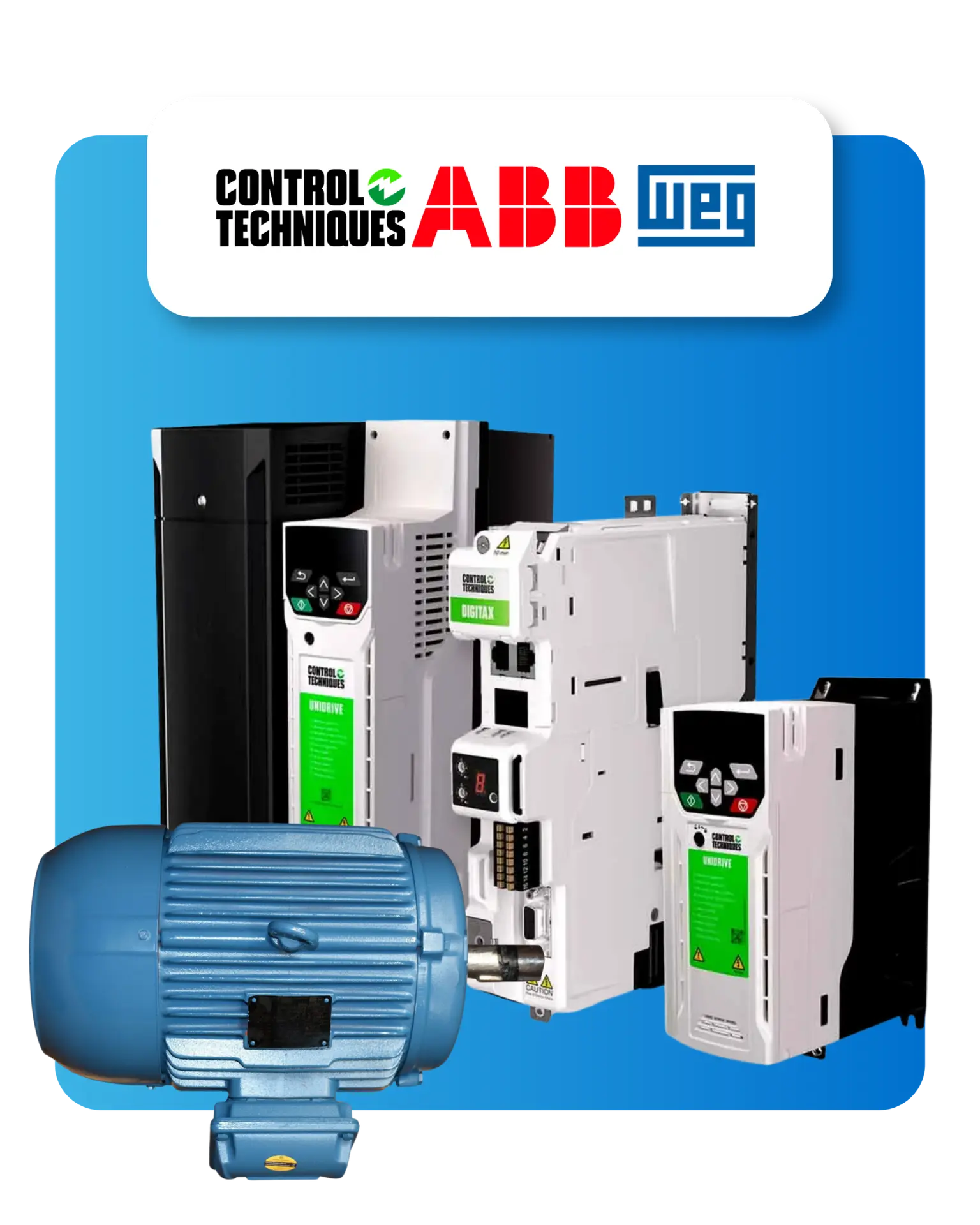

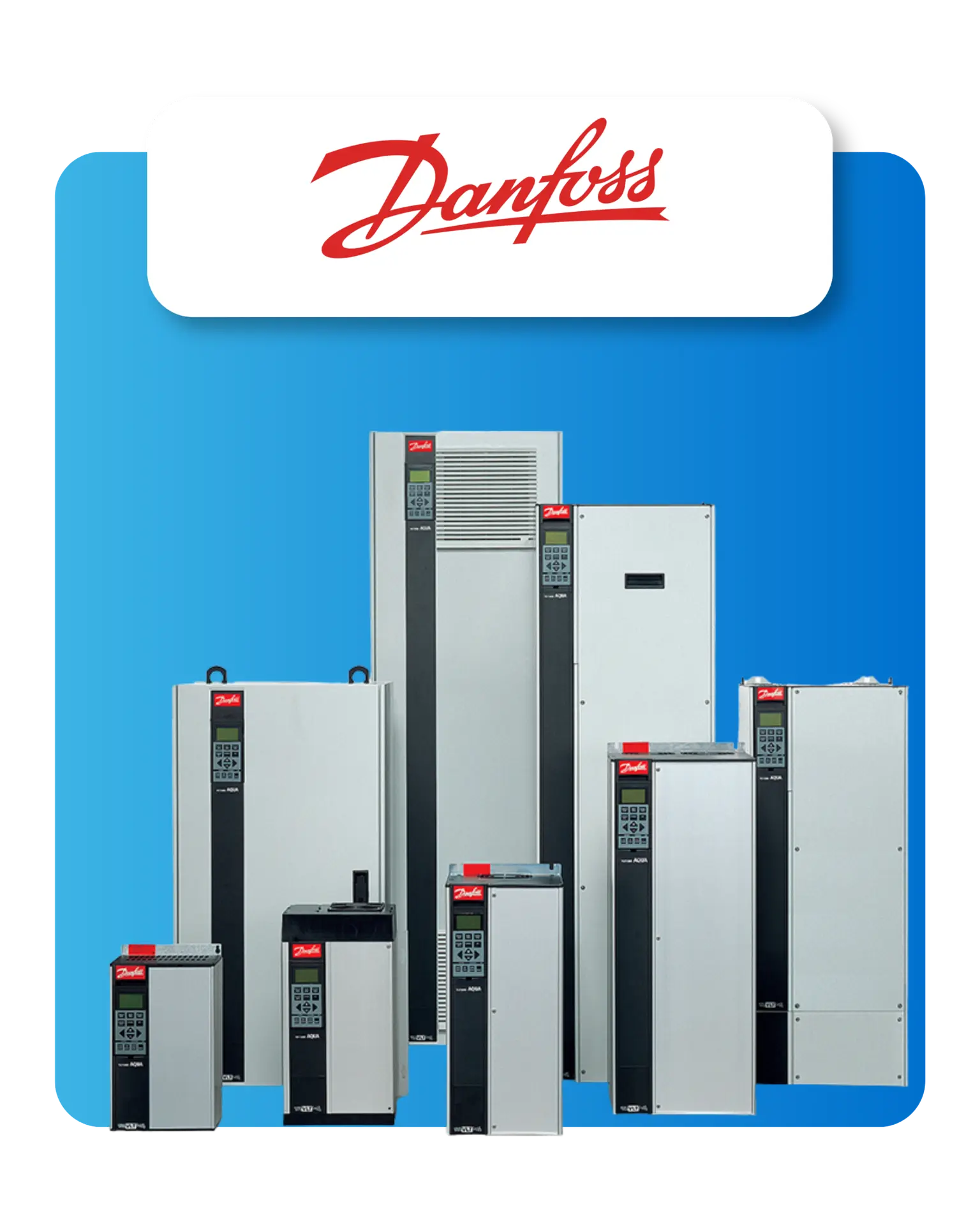

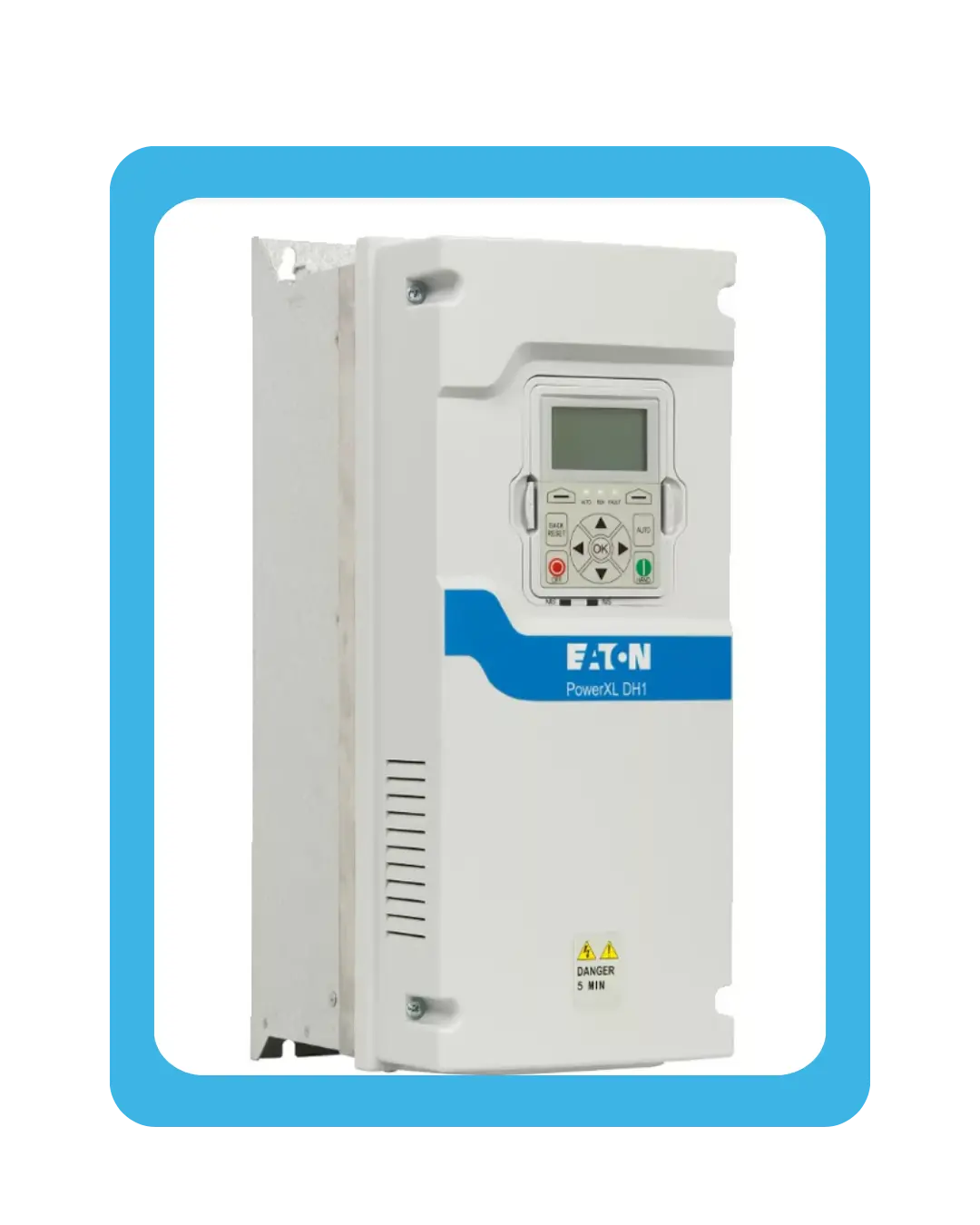

Variadores de velocidad y arrancadores suaves
La flexibilidad de las unidades permiten alojar diversos tipos de control, comunicaciones, medición, etc.
Ventajas:
Protección máxima durante el mantenimiento.
Alta eficiencia térmica gracias al diseño ajustado que minimiza bolsas de aire alrededor de las barras.
¿Dónde cotizar e integrar un Centro de Control de Motores en México?
En AJJ Ingeniería, ubicados en Monterrey, Nuevo León, diseñamos y configuramos su CCM a la medida de su proyecto eléctrico. Trabajamos con componentes de marcas líderes como Eaton para asegurar la máxima calidad. Contáctenos hoy mismo y reciba asesoría experta.
