Controle varias bombas en paralelo como si fuera una
AJJ INGENIERIA

El control de cascada es un sistema de control habitual utilizado para controlar bombas o ventiladores dispuestos en paralelo de un modo energéticamente eficaz.

La opción Controlador de cascada ofrece la posibilidad de controlar varias bombas configuradas en paralelo, de tal modo que parezcan una única bomba más grande.

Mediante el uso de los Controladores de cascada, las bombas individuales se activan (conexión) y desactivan (desconexión) automáticamente según sea necesario para satisfacer la demanda de caudal o presión del sistema. La velocidad de las bombas conectadas a los convertidores VLT AQUA también se controla para ofrecer un intervalo continuo de salida del sistema.

Los Controladores de cascada son componentes opcionales de hardware y software que pueden añadirse al convertidor VLT AQUA. Constan de una placa opcional con 3 relés, instalada en la ubicación de opción B del convertidor de frecuencia. Una vez instaladas las opciones, los parámetros necesarios para controlar las funciones del Controlador de cascada estarán disponibles a través del panel de control, en el grupo de parámetros 27-**. El Controlador de cascada ampliado ofrece más funciones que el Controlador de cascada básico. Puede utilizarse para ampliar la cascada básica con 3 relés e incluso hasta 8 relés con la tarjeta de control de cascada avanzado instalada.

Aunque el Controlador de cascada está diseñado para aplicaciones de bombeo y este documento describe el controlador de cascada para esta aplicación, también es posible su uso en cualquier aplicación que requiera varios motores configurados en paralelo

Descripción general

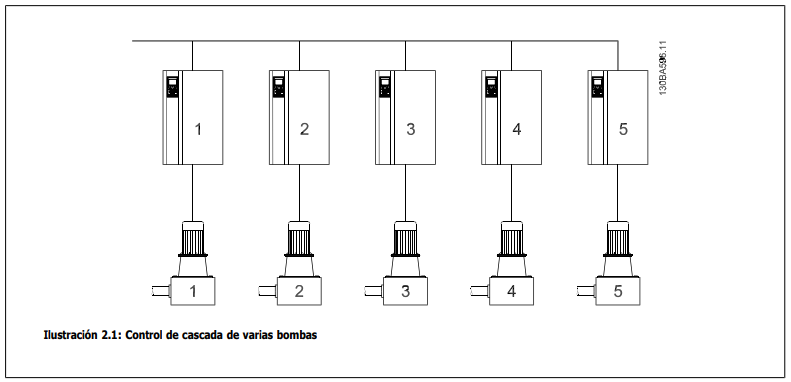

El software del Controlador de cascada funciona desde un único convertidor VLT AQUA con la tarjeta de la opción Controlador de cascada instalada. Este convertidor de frecuencia se conoce como convertidor maestro. Controla un conjunto de bombas, cada una de ellas controlada por un convertidor de frecuencia o conectada directamente a la tensión de red a través de un contactor o a través de un arrancador suave. Cada convertidor de frecuencia adicional en el sistema se conoce como un convertidor auxiliar. Dichos convertidores de frecuencia no necesitan tener instalada la tarjeta de opción Controlador de cascada.

Se accionan en modo de lazo abierto y reciben su velocidad de referencia del convertidor maestro. Las bombas conectadas a estos convertidores de frecuencia se denominan bombas de velocidad variable. Cada bomba adicional conectada a la tensión de red a través de un contactor o un arrancador suave se conoce como una bomba de velocidad fija. Cada bomba, sea de velocidad fija o variable, es controlada por un relé del convertidor maestro. El convertidor de frecuencia con la tarjeta de opción Controlador de cascada instalada cuenta con cinco relés disponibles para controlar bombas.

Dos (2) relés vienen de serie en el convertidor de frecuencia y 3 relés adicionales se encuentran en la tarjeta de opción MCO 101, o bien 8 relés y 7 entradas digitales en la tarjeta opcional MCO 102. La diferencia entre MCO 101 y MCO 102 es, principalmente, el número de relés opcionales disponibles para el convertidor de frecuencia. Cuando MCO 102 está instalada, la tarjeta opcional de relés MCB 105 puede montarse en la ranura B. El Controlador de cascada es capaz de controlar una combinación de bombas de velocidad variable y de velocidad fija.

Las posibles configuraciones se describen de forma más detallada en la siguiente sección. Para simplificar las descripciones del presente manual, presión y caudal se utilizarán para describir la salida variable del conjunto de bombas controlado por el controlador de cascada.

Controlador de cascada ampliado MCO 101

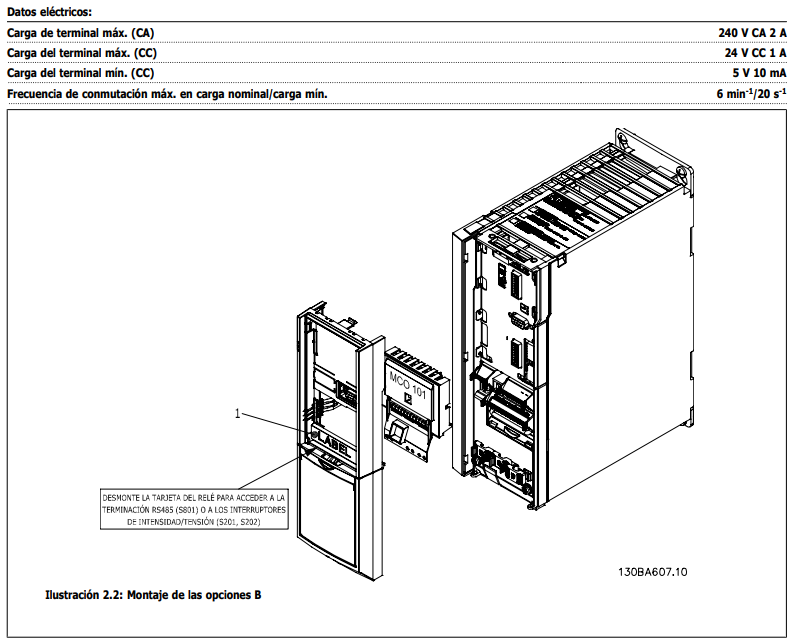

La opción MCO 101 incluye 3 piezas de contactos de conmutación y puede ajustarse en la ranura de opción B.

Si quieres conocer cómo añadir la opción MCO 101 y conocer sobre otras configuraciones, descarga la siguiente guía: VLT® AQUA Cascade Contr. Manual SW1.24 (danfoss.com), o contactanos
